Module monocristallin
- Technologie
- Silicium monocristallin
- Puissance
- 375 à 500 Wc par module
- Aspect
- Cadre et cellules noirs
- Support
- Tôle ondulée ou bac acier
- Pose
- Couverte par la garantie décennale Allianz
Photo : Chantier FRH, La Réunion
Installation de panneaux solaires sur toit en tôle à La Réunion
De la tôle de votre toit au compteur EDF SEI : ce que nos équipes posent, pièce par pièce, et ce que l’étude gratuite dimensionne pour votre maison.
Production et consommation
Le toit produit le jour,
la batterie sert le soir.
À La Réunion, un kWc posé produit 1 400 – 1 700 kWh par an, davantage quand le pan regarde vers le nord. La production culmine vers midi : ce que la maison consomme à ce moment-là, elle ne l’achète pas au réseau.
Le surplus de la journée est revendu à EDF. Le soir, la maison repasse sur le réseau EDF SEI, ou sur la batterie si l’installation en a une : c’est le rôle de l’onduleur hybride.
Économies : fourchettes indicatives, votre étude donne votre chiffre. L’autoconsommation à La Réunion · Toit en tuiles : notre guide
Profil type d’une journée ensoleilléeIllustratif · sans échelle
Surplus revendu à EDFSoir : batterie
Sans batteriejusqu’à −50 %selon la puissance
Avec batteriejusqu’à −70 %selon la puissance
L’installation · coupe A-A
Ce qui se passe sur votre toit, couche par couche.
Une installation type sur toit en tôle à La Réunion, du panneau au compteur EDF SEI : chaque numéro renvoie à une pièce décrite sous le dessin, puis à sa fiche.
PlancheCoupe A-A
ObjetInstallation photovoltaïque sur tôle
ÉchelleSans
CotesExemple
DessinFRH Environnement
- 01Module monocristallin. Cadre et cellules noirs, verre trempé. Il produit le courant.
- 02Rail aluminium et brides. Les modules sont serrés sur les rails, jamais percés.
- 03Micro-onduleur (installation en autoconsommation). Sous chaque module : il convertit le courant dès le toit. Un module à l’ombre ne pénalise pas les autres.
- 04Fixation vissée dans la charpente, avec joint d’étanchéité. Entraxe selon l’étude vent et cyclone.
- 05Tôle ondulée ou bac acier existante, vérifiée pendant l’étude.
- 06Panne de charpente qui reprend les efforts.
- 07Câble AC et traversée de toiture étanche.
- 08Coffret de protection AC, posé près du tableau.
- 09Tableau et compteur. Vous consommez d’abord, le surplus part sur le réseau.
- 10Installation avec batterie : un onduleur hybride remplace les micro-onduleurs et charge la batterie (backup pendant les coupures).
- 11Passerelle et application de suivi de production.
Le matériel · fiches techniques
Le matériel, fiche par fiche.
Ce que nous posons, décrit sans superlatifs. Chaque fiche renvoie à son repère sur la coupe.
Mon étude gratuite
Micro-onduleur
- Installation
- En autoconsommation (sans batterie)
- Position
- Sous les modules, fixé au rail
- Fonction
- Courant continu converti en alternatif 230 V, dès le toit
- Ombrage
- Un module à l’ombre ne pénalise pas les autres
- Maison
- Pas de courant continu haute tension dans la maison
Photo : Chantier FRH, La Réunion
Batterie
- Installation
- Avec batterie, via un onduleur hybride
- Usage
- Garder le surplus de la journée pour le soir
- Économie
- Jusqu’à 70 % de votre consommation, selon la puissance
- Conseillée si
- Coupures fréquentes, consommation surtout le soir

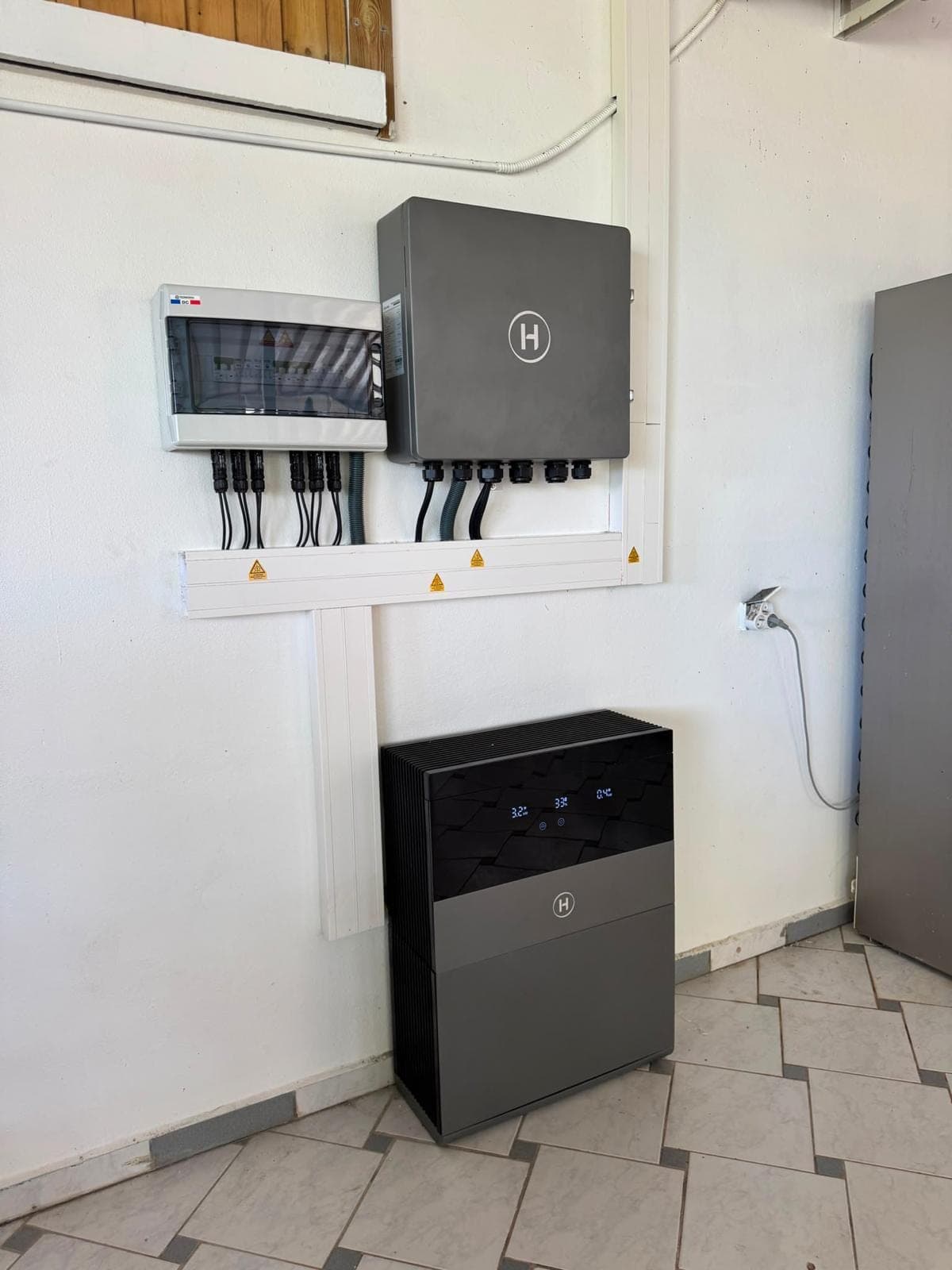

Même matériel · Chantier FRH, Guadeloupe
Application de suivi
- Affiche
- Puissance instantanée, kWh du jour et du mois
- Support
- Votre téléphone
- Activation
- À la mise en service de l’installation
Application de suivi de production
